МНОГОПИЛЬНО-КРОМКООБРЕЗНЫЕ СТАНКИ

Высокая производительность станка
Быстрая регулировка пил на заданный размер
Бесступенчатая регулировка скорости подачи
Лазерные указатели пропила
Европейское качество получаемых пиломатериалов
Простота и надежность, отличная ремонтопригодность станка
Комплектующие от ведущих производителей




Станок предназначен для продольной распиловки необрезных досок и двухкантных брусьев на об-резные пиломатериалы необходимых размеров.







СХЕМА ОБРАБОТКИ



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

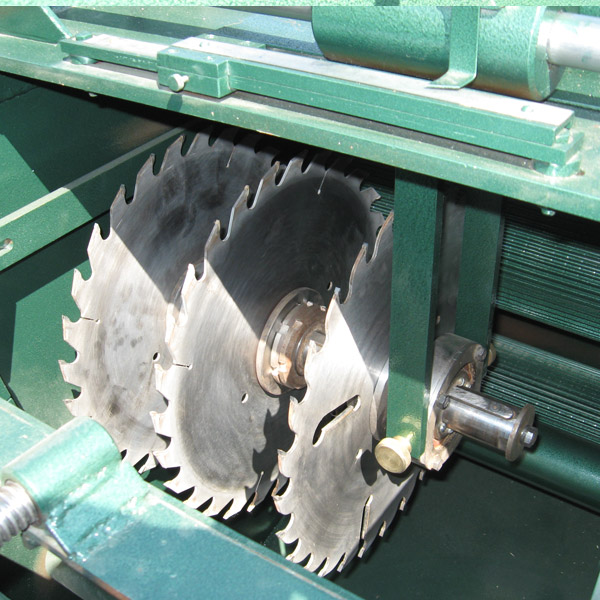

ПИЛЬНЫЙ УЗЕЛ
Шпиндель пильного узла собран на высокоточных подшипниках и имеет двойную опору, что исключает биение пильного вала. Конструкция пильного узла позволяет устанавливать на валу до 5 дисковых пил.





ПОДВИЖНАЯ ПИЛА
При работе на станке в режиме кромкообрезного на пильном валу устанавливается третья подвижная пила, размер выставляется с помощью рукоятки и линейки, расположенной на станке.



МЕХАНИЗМ ПОДАЧИ
Механизм подачи, состоящий из четырех вальцев, которые синхронизированы между собой, позволяет обеспечить равномерность подачи.





РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ МАТЕРИАЛОВ
Скорость подачи регулируется плавно посредством частотного преобразователя DANFOSS.





ПОДАЮЩИЕ ВАЛЬЦЫ
Рифленые подающие вальцы осуществляют надежную (без проскальзывания)

подачу заготовки и обеспечивают высокую точность получаемых пиломатерилов.

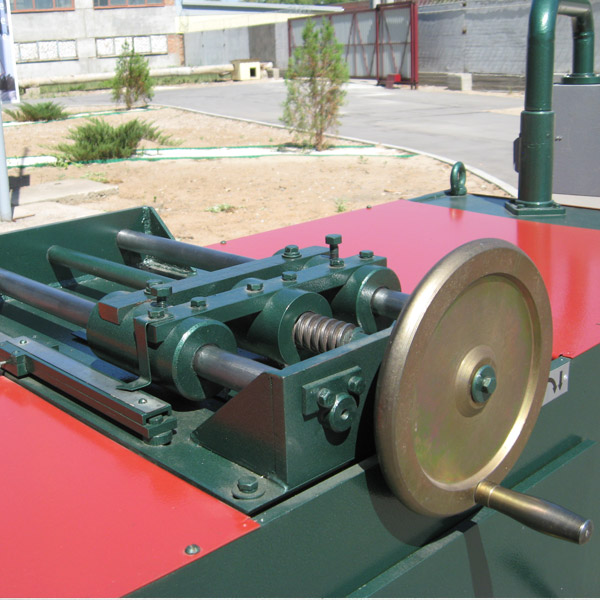

РЕГУЛИРОВКА ВЕРХНИХ ПОДАЮЩИХ ВАЛЬЦОВ
Регулировка верхних вальцов по толщине бруса осуществляется посредством рукоятки, которая расположена на станине станка.





МАССИВНАЯ СТАНИНА
Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров.





КОГТЕВАЯ ЗАЩИТА
Когтевая защита станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.







НАПРАВЛЯЮЩАЯ ЛИНЕЙКА
Для более точной распиловки трехкантных и четырехкантных брусьев на станке установлена регулируемая направляющая линейка, расположенная на приемном рольганге.







ИНДИКАТОРНАЯ ЛИНЕЙКА
Используется для удобства регулировки высоты прижимных вальцов, что сокращает время на наладку станка.

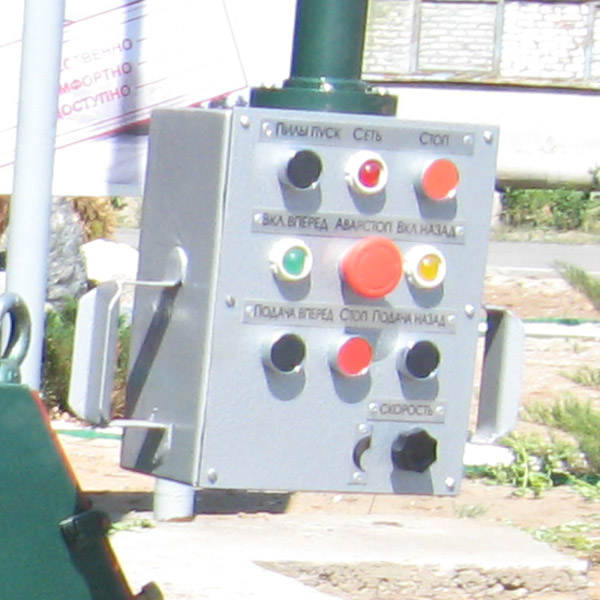

ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный вращающийся вокруг станка пульт управления обеспечивает удобство работы и обслуживания станка.





УДАЛЕНИЕ ОТХОДОВ
Предусмотрено подключение системы аспирации для удаления отходов из зоны пиления.





ЛАЗЕРНЫЙ УКАЗАТЕЛЬ РАСПОЛОЖЕНИЯ ПИЛ
Для более удобной работы на станке предусмотрены лазерные указатели с передвижным механизмом.







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

СОД-1М/80

СОД-1М/100

СОД-1М/120

Количество пил, шт.







- для кромкообрезного станка

до 3

до 3

до 3

- для многопильного станка

до 5

до 5

до 5

Размеры выпиливаемого изделия, толщина, мм

15-80

15-105

15-120

Наибольший диаметр пил, мм

300

315

400

Наибольшая ширина заготовки, мм

580

580

580

Наименьшая длина заготовки, мм

1000

1000

1000

Суммарная мощность, кВт

12,1

19,6

31,1

Количество электродвигателей, шт.

2

2

2

Расстояние между крайними пилами, мм



- для кромкообрезного станка

45-300

45-300

45-300

- для многопильного станка

20-300

20-300

20-300

Частота вращения пил, об/мин

2900

2900

2500

Скорость подачи, м/мин



- для кромкообрезного станка

0-45

0-45

0-45

- для многопильного станка

0-30

0-30

0-30

Габаритные размеры, мм

1540х1250х1700

1540х1250х1700

1770х1250х1700

Масса, кг

1000

1100

1360
